w1 << Previous Next >> w4報告

w2-3

小組繪圖

主題:升降裝置

動機:大型可用來載人,小型可用在各種自動化機械

分配工作:

舊版:40823220設計

新版:40823204修改

參考影片

影片

新版

圖檔資料下載處 升降裝置.zip

設計要點:

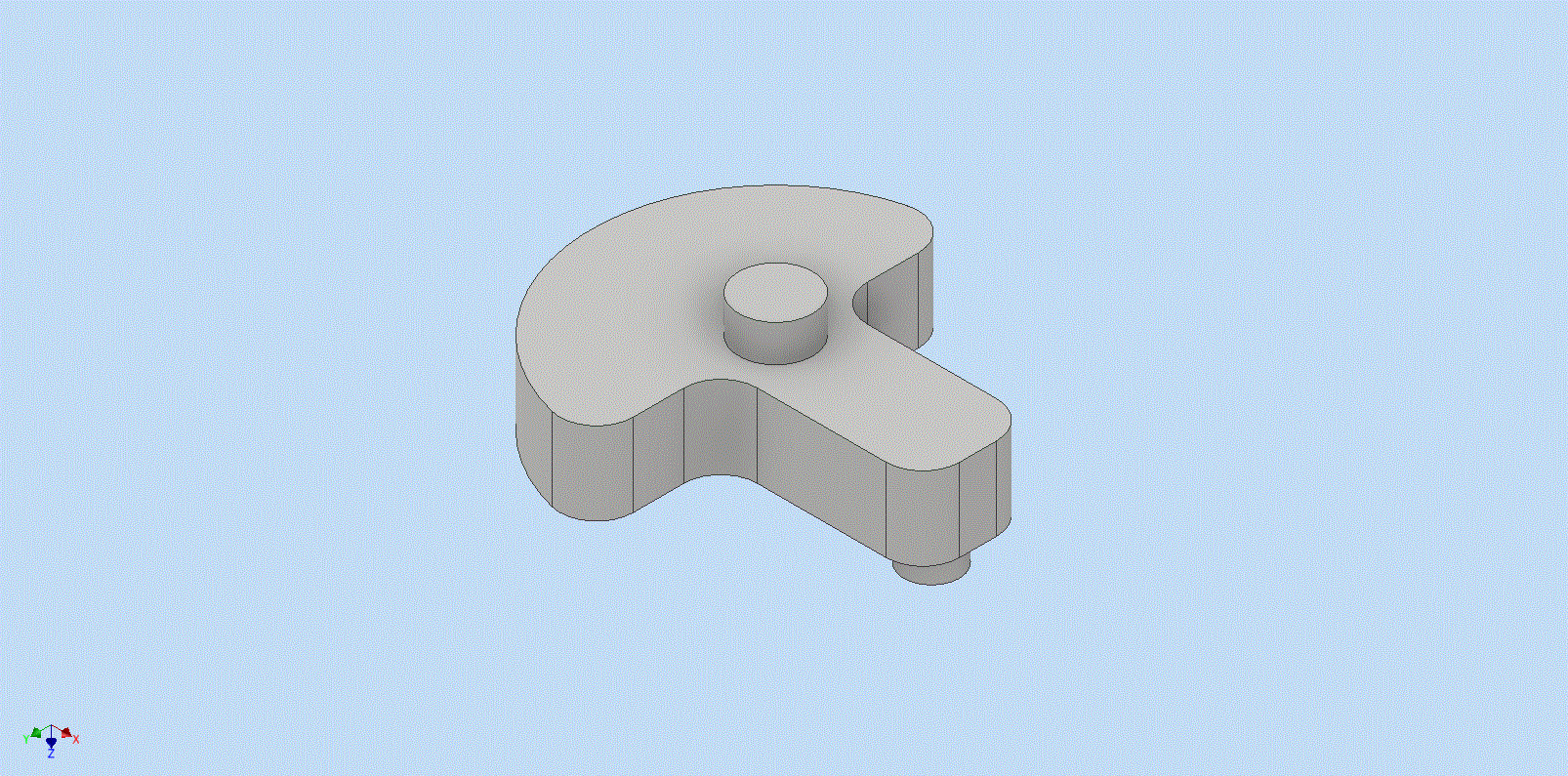

此版新增了驅動輪和蘇格蘭軛用以驅動裝置

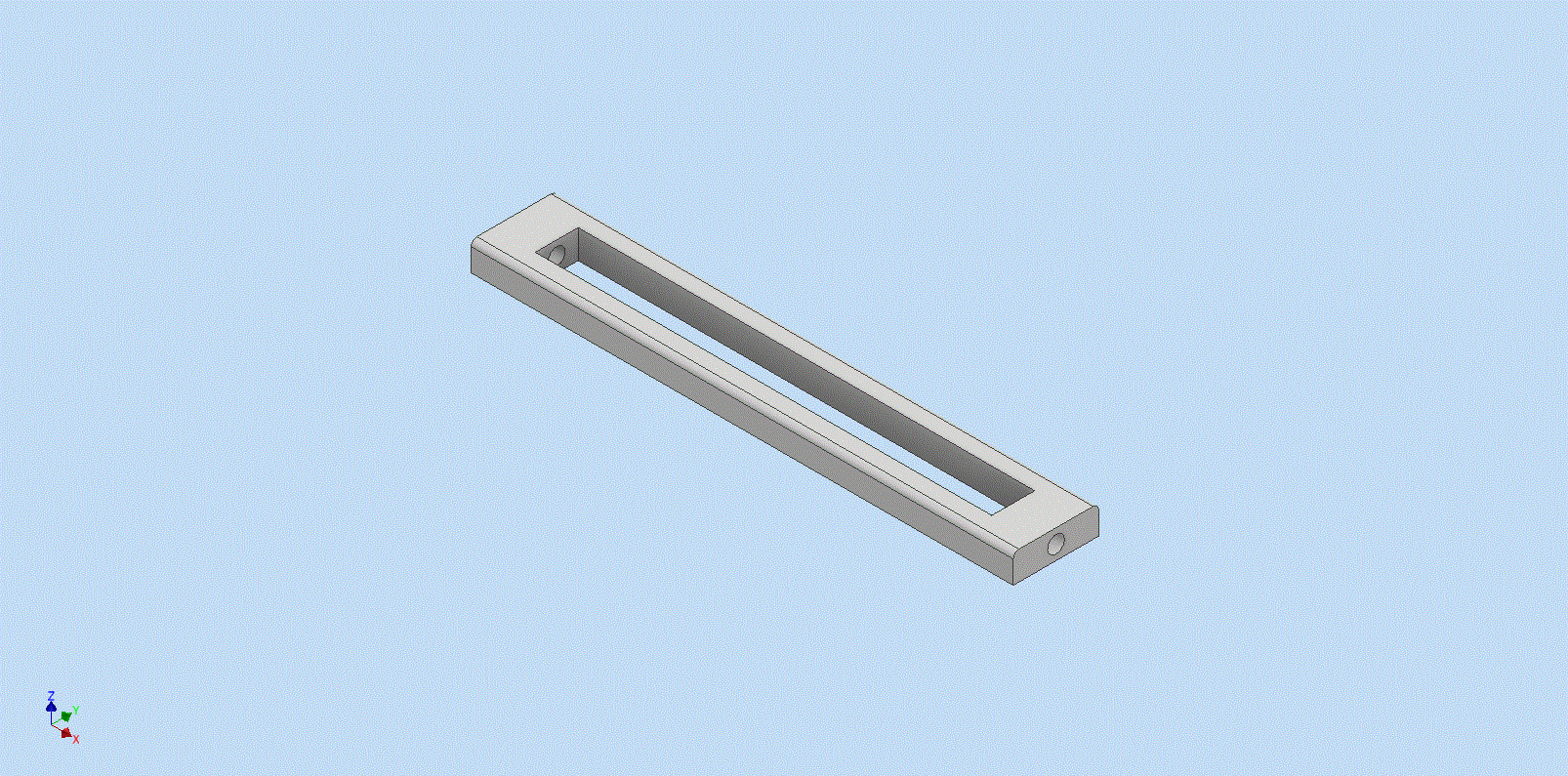

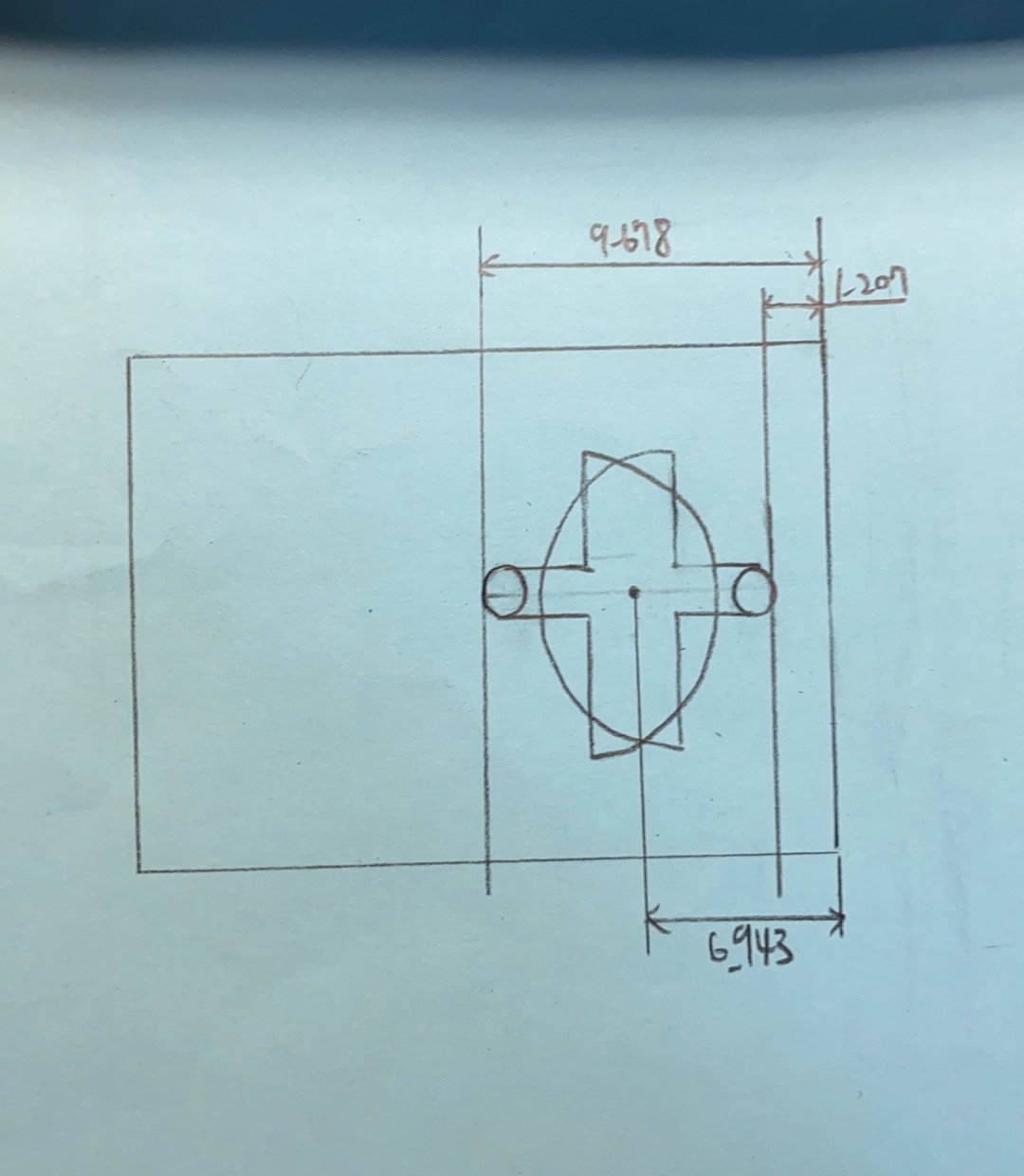

蘇格蘭軛的旋轉係數 (他會直接影響裝置的上升、下降高度)

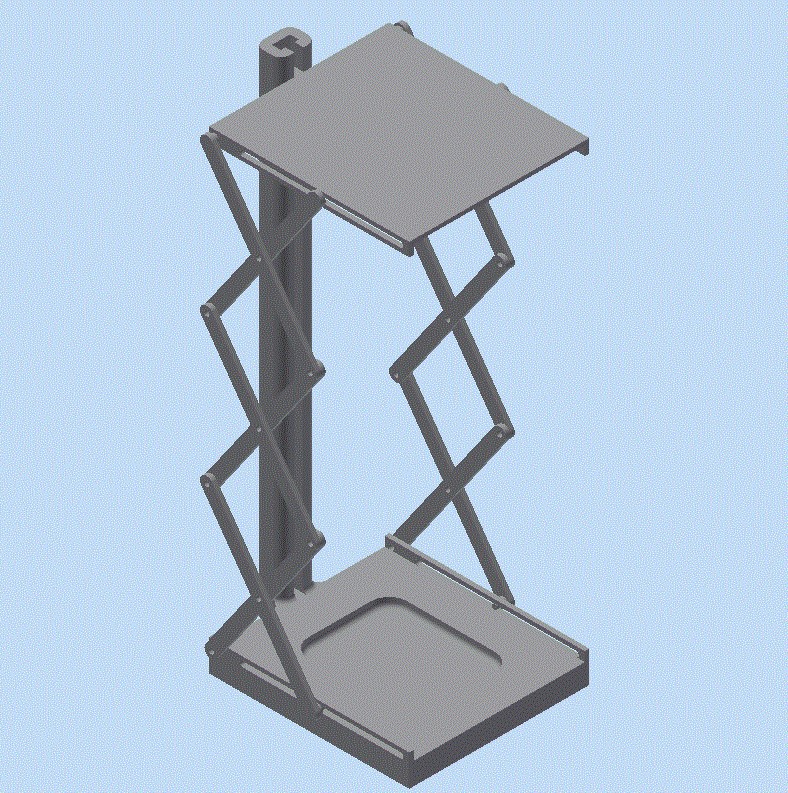

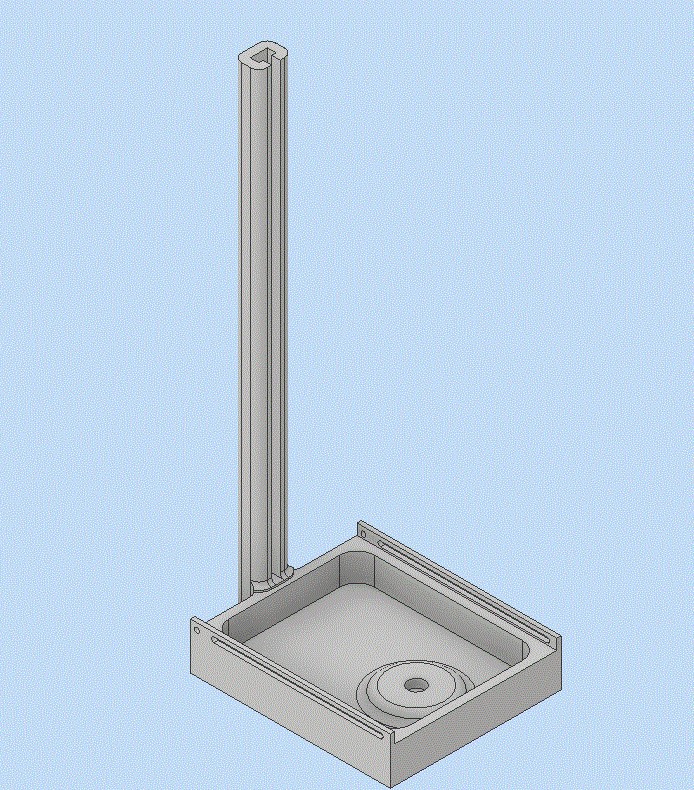

成品圖

舊版

此裝置與新版的差異為無驅動機構

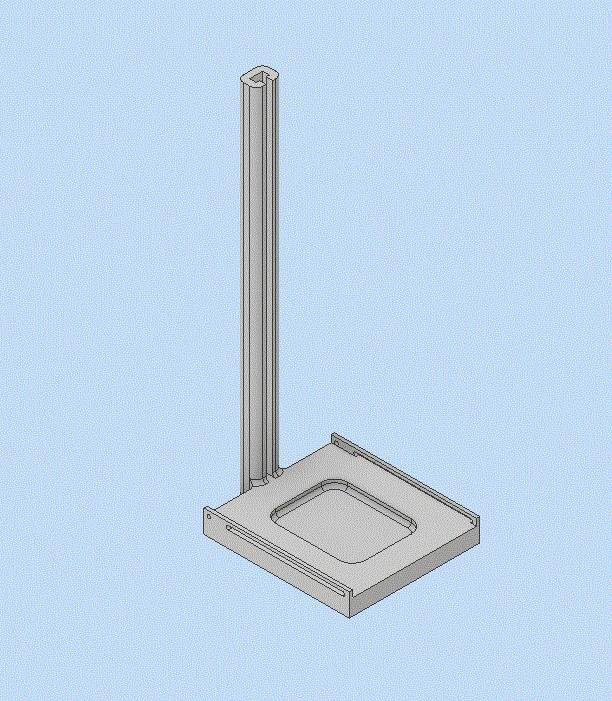

無驅動依據的組合圖

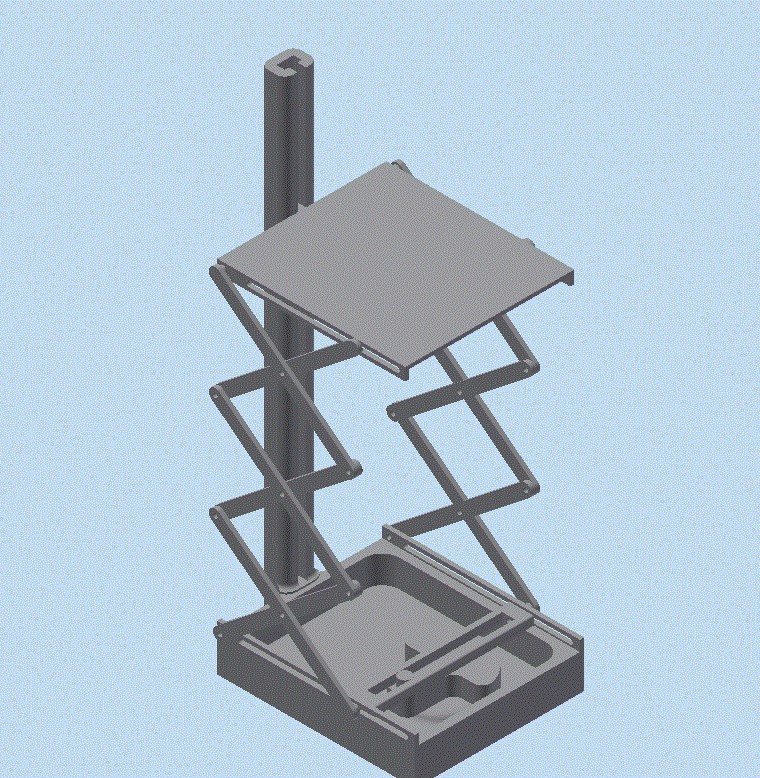

修改前、後之對照圖
